Pinctrl和GPIO子系统

1. GPIO 和 Pinctrl 子系统的使用

在 LED 驱动程序中，我们使用寄存器操作的方式来配置硬件，这种方式是非常低效的，对于具有大量寄存器的芯片肯定需要将寄存器操作，可以由芯片厂的BSP工程师来封装成库，然后来让驱动开发人员进行调用，这就是今天引入的 GPIO 和 Pinctrl 子系统。

1.1 Pinctrl 子系统

参考文档：内核目录\Documentation\devicetree\bindings\pinctrl\pinctrl-bindings.txt

Pinctrl 子系统涉及 2 个对象：pin controller、client device。

• pin controller 提供服务，可以用它来复用引脚、配置引脚。
• client device 使用服务，声明自己要使用哪些引脚的哪些功能，怎么配置它们。

1.1.1 pin controller

pin controller 是一个软件上的概念，用来复用引脚，还可以配置引脚(比如上下拉电阻等)。

pin controller 和后面讲到的 GPIO Controller 不是一回事，GPIO Controller 只是把引脚配置为输入、输出等简单的功能。

1.1.2 client device

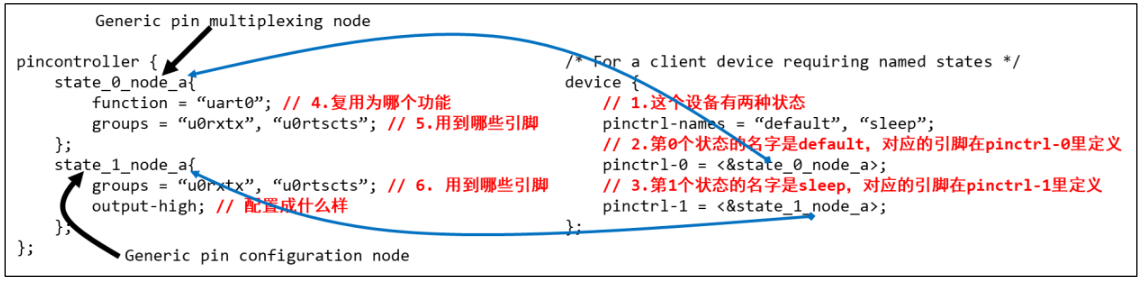

Pinctrl 系统的客户，就是使用引脚的设备，它在设备树里会被定义为一个节点，在节点里声明要用哪些引脚。例如：

上图中，左边是 pin controller 节点，右边是 client device 节点.

(1) pin state

比如对于一个 UART 设备，它有多个“状态”：default、sleep 等，那对应的引脚在设备处于不同状态时也需要配置为不同的模式。例如UART默认状态两个引脚需要配置为输出+输入模式，在休眠模式下节约功耗则可以配置为均输出高电平。

(2) groups 和 function

一个设备会用到一个或多个引脚，这些引脚就可以归为一组(group)；

这些引脚可以复用为某个功能：function。

当然：一个设备可以用到多组引脚，比如 A1、A2 两组引脚，A1 组复用为 F1 功能，A2 组复用为 F2 功能。

(3) Generic pin multiplexing node 和 Generic pin configuration node

在上图左边的 pin controller 节点中，一些其他属性可以描述不同的引脚信息，例如，哪组 (group) 引脚配置为哪个设置功能 (setting)，比如上拉、下拉等。

pin controller 节点的格式，没有统一的标准。每家芯片都不一样。 甚至上面的 group、function 关键字也不一定有，但是概念是有的。

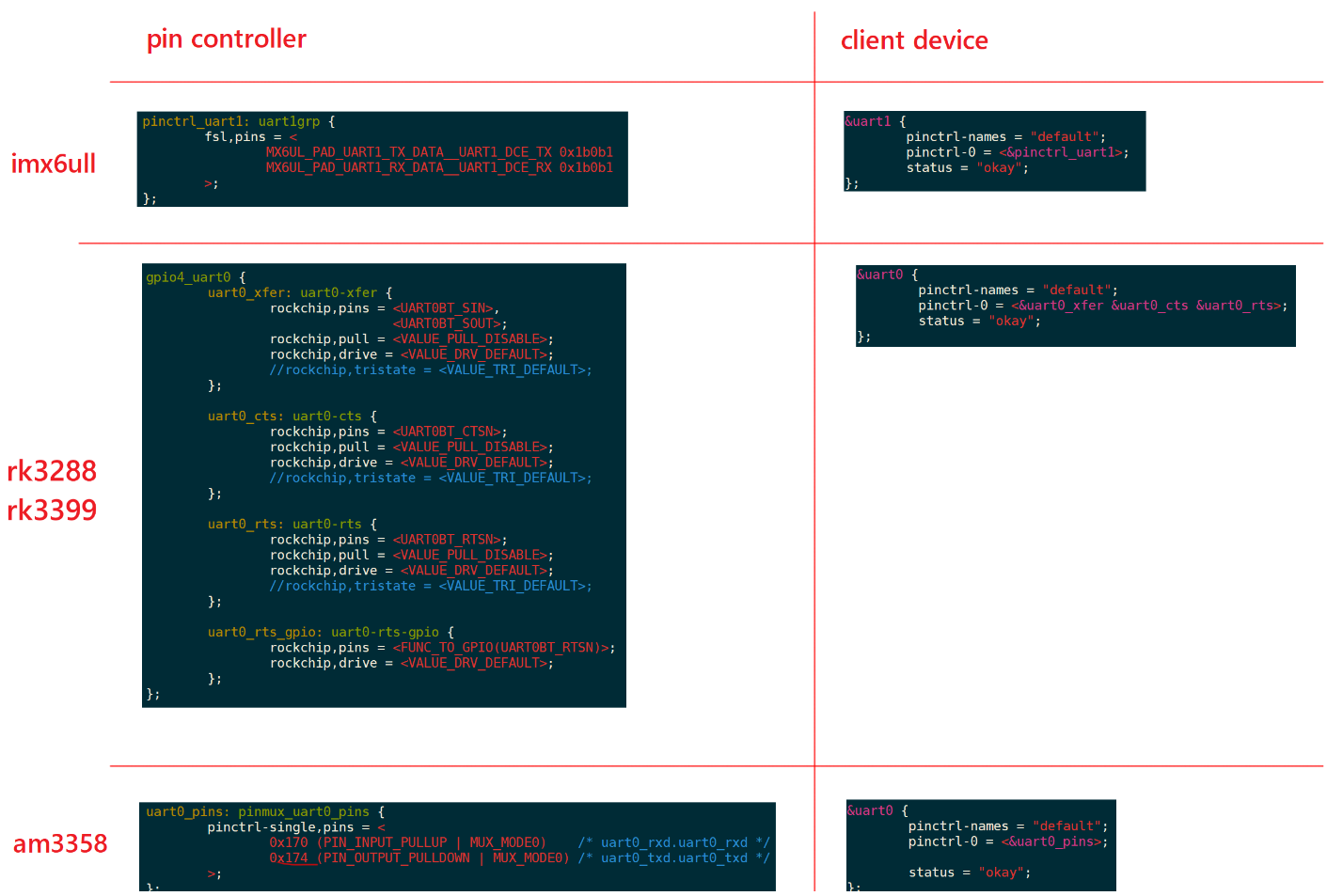

Pinctrl 子系统举例：

1.1.3 代码中怎么引用 pinctrl

基本上驱动程序不用管，当设备切换状态时，对应的 pinctrl 就会被自动调用来切换引脚状态。

非要调用，也有函数：

devm_pinctrl_get_select_default(struct device *dev); // 使用"default"状态的引脚
pinctrl_get_select(struct device *dev, const char *name); // 根据 name 选择某种状态的引脚

1.2 GPIO 子系统

要操作 GPIO 引脚，先把所用引脚配置为 GPIO 功能，这通过 Pinctrl 子系统来实现。

然后就可以根据设置引脚方向(输入还是输出)，获取引脚电平(读)，设置引脚电平(写)，这通过 GPIO 子系统来实现。

1.2.1 在设备树中指定引脚

几乎所有 ARM 芯片中，GPIO 都分为几组，每组中有若干个引脚。

所以在使用 GPIO 子系统之前，就要先确定引脚的组别和组内序号

在设备树中，“GPIO组”就是一个 GPIO Controller，这通常都由芯片厂家设置好。我们要做的是找到它名字，比如“gpio1”，然后指定要用它里面的哪个引脚，比如<&gpio1 0>。

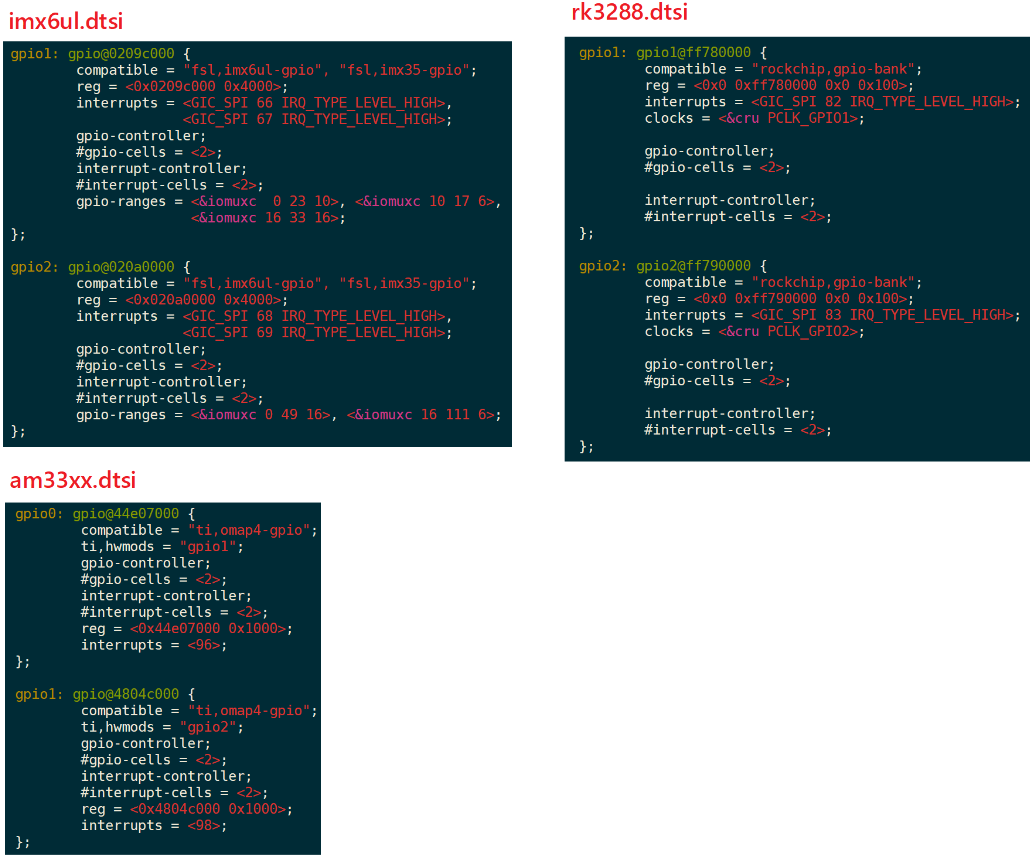

下图是一些芯片的 GPIO 控制器节点，它们一般都是厂家定义好，在 xxx.dtsi 文件中：

暂时只需要关心里面的这 2 个属性：

gpio-controller;
#gpio-cells = <2>;

• gpio-controller 表示这个节点是一个 GPIO Controller，它下面有很多引脚。
• #gpio-cells = <2> 表示这个控制器下每一个引脚要用 2 个 32 位的数 (cell)来描述。具体用几个数以及如何表示都可以自己决定；普遍的用法是，用第 1 个 cell 来表示哪一个引脚，用第 2 个 cell 来表示有效电平：

GPIO_ACTIVE_HIGH: 高电平有效
GPIO_ACTIVE_LOW : 低电平有效

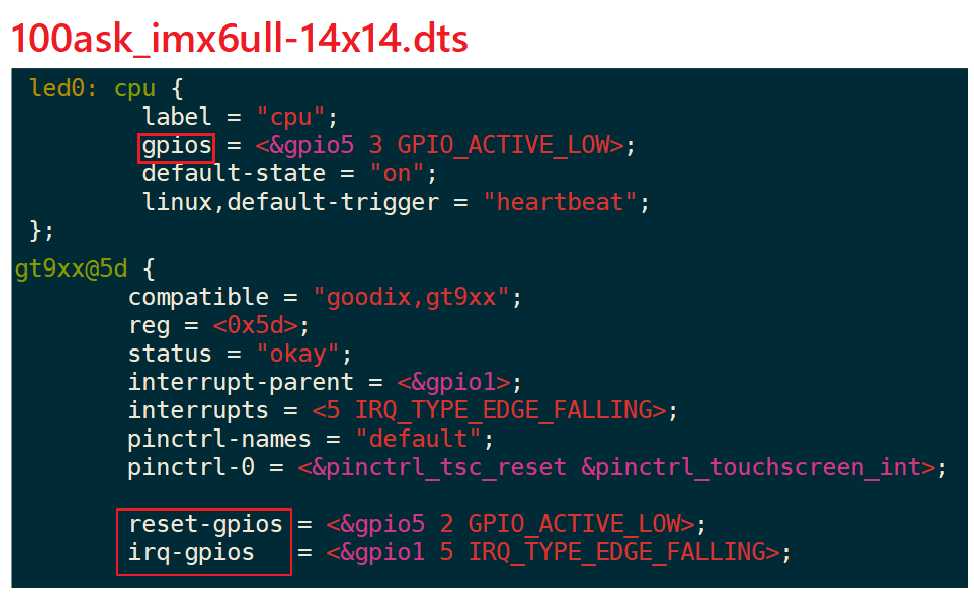

片厂来定义 GPIO Controller ，我们如果需要修改设备树文件，只需要引用他们规定的引脚即可：

例如上图中，在设备树文件，我们定义的设备节点中直接引用 “gpios” 或者 “xxx-gpios” 属性即可

1.2.2 在驱动代码中调用 GPIO 子系统

GPIO 子系统有两套接口：

1. 基于描述符 - descriptor-based。函数都有前缀 gpiod_，它使用 gpio_desc 结构体来表示 一个引脚；
2. 过时的接口 - legacy。函数都有前缀 gpio_，它使用一个整数来表示一个引脚。

要操作一个引脚，首先要 get 引脚，然后设置方向，读值、写值。

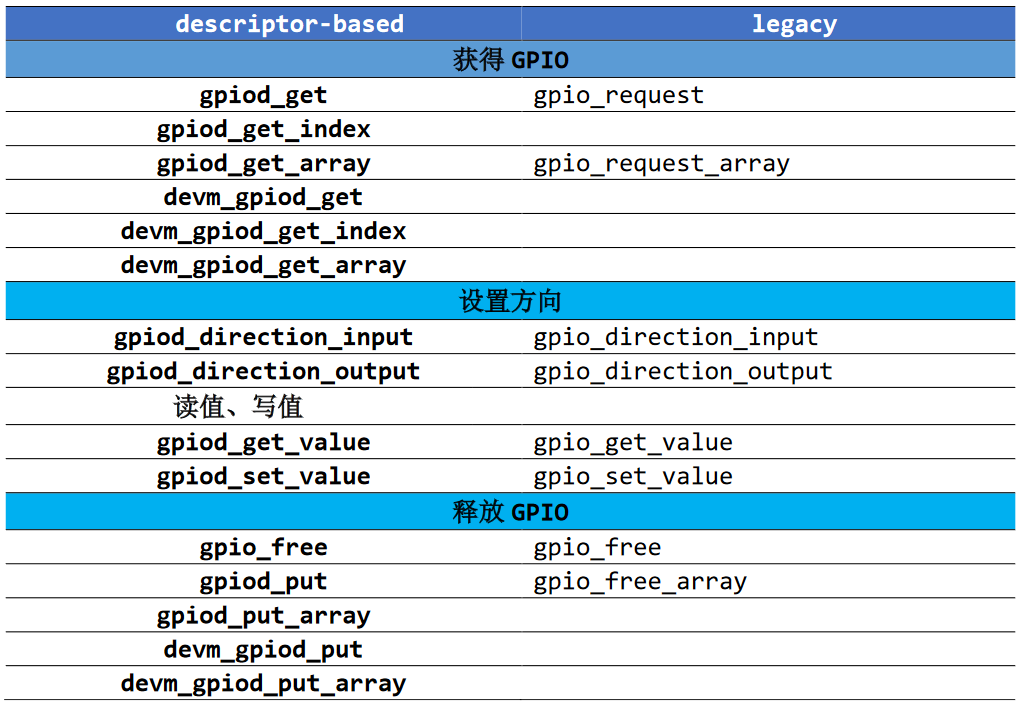

(1) 常用函数

需包含头文件：

#include <linux/gpio/consumer.h> // descriptor-based
or
#include <linux/gpio.h> // legacy

有前缀 devm_ 的含义是“设备资源管理”(Managed Device Resource)， 这是一种自动释放资源的机制。它的思想是“资源是属于设备的，设备不存在时资源就可以自动释放”。

比如在 Linux 开发过程中，先申请了 GPIO，再申请内存；如果内存申请失败，那么在返回之前就需要先释放 GPIO 资源。如果使用 devm 的相关函数，在内存申请失败时可以直接返回：设备的销毁函数会自动地释放已经申请了的 GPIO 资源。建议使用devm_版本的相关函数。

(2) 使用 descriptor-based 方式获得引脚

假设备在设备树中有如下节点：

foo_device
{
    compatible = "acme,foo";
    ...
    led-gpios   = <&gpio 15 GPIO_ACTIVE_HIGH>, /* red */
    			  <&gpio 16 GPIO_ACTIVE_HIGH>, /* green */
    			  <&gpio 17 GPIO_ACTIVE_HIGH>; /* blue */
    power-gpios = <&gpio 1 GPIO_ACTIVE_LOW>;
};

那么可以使用下面的函数获得引脚：

struct gpio_desc *red, *green, *blue, *power;
red = gpiod_get_index(dev, "led", 0, GPIOD_OUT_HIGH);
green = gpiod_get_index(dev, "led", 1, GPIOD_OUT_HIGH);
blue = gpiod_get_index(dev, "led", 2, GPIOD_OUT_HIGH);
power = gpiod_get(dev, "power", GPIOD_OUT_HIGH);

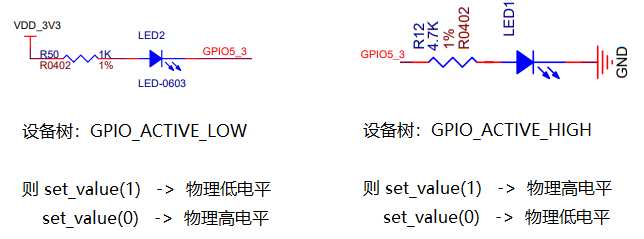

gpiod_set_value 设置的值是“逻辑值”，不一定等于物理值。之所以使用逻辑值，是为了保持功能代码不变。以LED不同的驱动电路为例，见下图：

(3) 使用老的方式获得引脚

旧的 gpio_ 函数没办法根据设备树信息获得引脚，它需要先知道引脚号。

在 GPIO 子系统中，每注册一个 GPIO Controller 时会确定它的“base number”，那么这个控制器里的第 n 号引脚的号码就是：base number + n。 但是如果硬件有变化、设备树有变化，这个 base number 并不能保证是固定的，应该查看 sysfs 来确定 base number。

1. 先在开发板的/sys/class/gpio 目录下，找到各个 gpiochipxxx 目录：

2. 然后进入某个 gpiochip 目录，查看文件 label 的内容

3. 根据 label 的内容对比设备树。label 内容来自设备树，比如它的寄存器基地址。用来跟设备树(dtsi 文件) 比较，就可以知道这对应哪一个 GPIO Controller。

   、

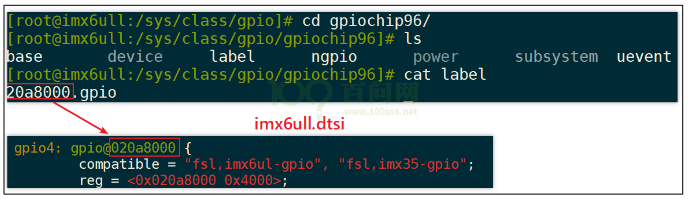

   从图中可以知道 GPIO Controller (gpio4) 对应的基准引脚号是 96，则对于引脚 “GPIO4_IO14”的引脚号为 96 + 14 = 110，可以按照如下操作读取引脚的值：

   echo 110 > /sys/class/gpio/export
   echo in > /sys/class/gpio/gpio110/direction
   cat /sys/class/gpio/gpio110/value
   echo 110 > /sys/class/gpio/unexport

   按照如下操作设置引脚的值：

   echo 110 > /sys/class/gpio/export
   echo out > /sys/class/gpio/gpio110/direction
   echo 1 > /sys/class/gpio/gpio110/value
   echo 110 > /sys/class/gpio/unexport

如果驱动程序已经使用了该引脚，那么将会 export 失败，会提示：write error: Device orr resource busy

2. 基于 Pinctrl 和 GPIO 子系统编写LED驱动

通过使用 Pinctrl 和 GPIO 子系统封装了硬件操作中大量的寄存器设备，使得驱动代码和芯片种类解绑，大大简化了驱动代码的编写。

2.1 基于 Pinctrl 子系统修改设备树

1. 有些芯片提供了设备树生成工具，在 GUI 界面中选择引脚功能和配置信息， 就可以自动生成 Pinctrl 子结点。把它复制到你的设备树文件中，再在 client device 结点中引用就可以。
2. 有些芯片只提供文档，那就去阅读文档，一般在内核源码目录 Documentation\devicetree\bindings\pinctrl 下面，保存有该厂家的文档。
3. 如果连文档都没有，那只能参考内核源码中的设备树文件，在内核源码目录 arch/arm/boot/dts 目录下。

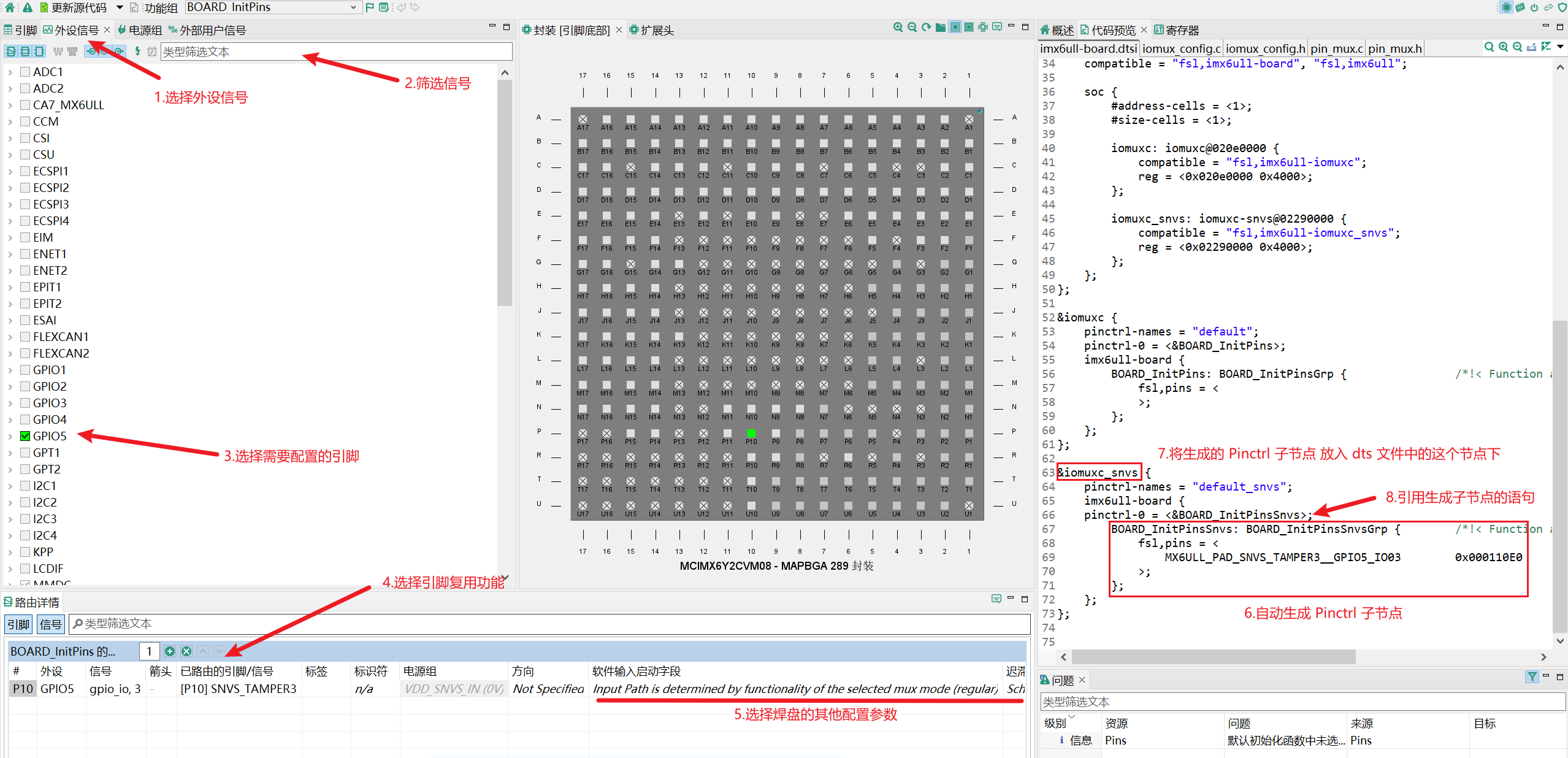

IMX6ULL提供了GUI工具，可以在GUI工具中配置引脚的复用和焊盘的相关参数：

将生成的 Pinctrl 子节点添加到 dts 文件中：

&iomuxc_snvs {
    pinctrl-names = "default_snvs";
    pinctrl-0 = <&pinctrl_hog_2>;

    imx6ull-board {
    pinctrl-0 = <&pinctrl_krocz_led>;
        pinctrl_krocz_led: krocz_ledgrp {
            fsl,pins = <
                MX6ULL_PAD_SNVS_TAMPER3__GPIO5_IO03        0x000110E0
            >;
        };
    };

    imx6ul-evk {
        pinctrl_hog_2: hoggrp-2 {
            fsl,pins = <
                MX6ULL_PAD_SNVS_TAMPER9__GPIO5_IO09     0x1b0b0 /* enet1 reset */
                MX6ULL_PAD_SNVS_TAMPER6__GPIO5_IO06     0x1b0b0 /* enet2 reset */
                MX6ULL_PAD_SNVS_TAMPER1__GPIO5_IO01     0x000110A0 /*key 1*/
            >;
        };
        ...
   };
};

PS：我尝试将 pinctrl_krocz_led 节点直接放置在 &iomuxc_snvs 节点下，但是重启开发板之后发现网络连接不上；通过串口连上开发板之后，装载内核驱动模块时报错找不着引脚，不过感觉语法上应该没有问题。之后，将 pinctrl_krocz_led 放置在原有的 imx6ul-evk 或者像GUI生成的那样放在 imx6ull-board 下是可以的，没有问题。

在 dts 中新加入一个设备节点：

krocz_led {
    compatible = "krocz,leddrv";               // 和 platform_driver 进行匹配
    pinctrl-names = "default";                 // 该设备节点可能的状态
    pinctrl-0 = <&pinctrl_krocz_led>;          // 第一种状态使用的 Pinctrl 配置
    myled-gpios = <&gpio5 3 GPIO_ACTIVE_LOW>;  // 设备节点所使用的引脚
};

通过上述代码，我们基于 Pinctrl 子系统设置了 LED 引脚，以及引脚复用功能为 GPIO，并且配置了引脚的相关属性，如上拉电阻阻值，驱动能力，引脚速率等。

基于 GPIO 子系统设置了 LED 引脚，以及该引脚逻辑电平和物理电平的关系，并可以通过 GPIO 子系统来设置该引脚的方向，读写引脚值等。

2.2 通用LED驱动代码

代码的主要部分：

1. 注册 file_operations
2. 内核模块的 init 和 exit
3. platform_driver 的 probe 和 remove

2.2.1 编写 file_operations

static ssize_t led_drv_write (struct file *file, const char __user *buf, size_t size, loff_t *offset)
{
	int err;
	char status;
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	err = copy_from_user(&status, buf, 1);
	gpiod_set_value(led_gpio, status);
	return 1;
}

static int led_drv_open (struct inode *node, struct file *file)
{
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	gpiod_direction_output(led_gpio, 0);   // 默认写逻辑0，熄灭LED灯
	return 0;
}

static struct file_operations led_drv = {
	.owner	 = THIS_MODULE,
	.open    = led_drv_open,
	.write   = led_drv_write,
};

基于 Pinctrl 和 GPIO 子系统将芯片寄存器操作封装，使得我们的驱动代码和芯片类型无关，从而使得仅这一个LED驱动代码就可以在任意芯片上通用。在不同的芯片上仅需要修改对应的设备树文件，不需要修改驱动代码文件。

2.2.2 内核模块注册

static int __init led_init(void)
{
    int err;
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
    err = platform_driver_register(&chip_demo_gpio_driver);
	return err;
}

static void __exit led_exit(void)
{
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
    platform_driver_unregister(&chip_demo_gpio_driver);
}

主要是注册 platform_driver

2.2.3 设备驱动的注册

static int chip_demo_gpio_probe(struct platform_device *pdev)
{
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);

	/* 4.1 设备树中定义  myled-gpios=<...>;	*/
    /* device结构体  char*的功能名称    用以GPIO初始化的flags，0表示高电平有效 */
    led_gpio = gpiod_get(&pdev->dev, "myled", 0);
	if (IS_ERR(led_gpio)) {
		dev_err(&pdev->dev, "Failed to get GPIO for led\n");
		return PTR_ERR(led_gpio);
	}

	major = register_chrdev(0, "krocz_led", &led_drv);  /* /dev/led */
	led_class = class_create(THIS_MODULE, "krocz_led_class");
	if (IS_ERR(led_class)) {
		printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
		unregister_chrdev(major, "krocz_led");
		gpiod_put(led_gpio);
		return PTR_ERR(led_class);
	}
	device_create(led_class, NULL, MKDEV(major, 0), NULL, "krocz_led%d", 0);
    return 0;

}

static int chip_demo_gpio_remove(struct platform_device *pdev)
{
	device_destroy(led_class, MKDEV(major, 0));
	class_destroy(led_class);
	unregister_chrdev(major, "krocz_led");
	gpiod_put(led_gpio);

    return 0;
}

主要获取 GPIO 引脚，注册 file_operations 结构体，创建设备文件等。
