1.异常和中断

1.1 异常和中断的概念

异常不可屏蔽，中断可以屏蔽，中断一种特殊的异常。

image-20240105105633741

  1. 初始化，设置中断源（设置中断源、设置中断控制器、使能CPU总开关）
  2. 执行程序
  3. 产生中断：中断源 -> 中断控制器 -> CPU
  4. CPU每执行完一条指令，都会检查有无中断/异常产生
  5. CPU发现有中断/异常产生，开始处理
  6. 对于不同的异常，跳去不同的地址执行指令（中断向量表），这些指令只是一条跳转指令，跳去执行某个函数
  7. 处理函数：保存现场，分辨中断源并调用相应的处理函数，恢复现场

1.2 异常向量表

u-boot 或是 Linux 内核，都有类似如下的代码：

1
2
3
4
5
6
7
8
_start: b reset
	ldr pc, _undefined_instruction
	ldr pc, _software_interrupt
	ldr pc, _prefetch_abort
	ldr pc, _data_abort
	ldr pc, _not_used
	ldr pc, _irq           //发生中断时，CPU 跳到这个地址执行该指令 **假设地址为 0x18**
	ldr pc, _fiq

这就是异常向量表，每一条指令对应一种异常。当发生不同的异常时，CPU会由硬件执行向量表中对应位置的指令。

这些指令存放的位置是固定的，比如对于 ARM9 芯片中断向量的地址是 0x18。当发生中断时，CPU 就强制跳去执行 0x18 处的代码。

在向量表里，一般都是放置一条跳转指令，发生该异常时，CPU 就会执行向量表中的跳转指令，去调用更复杂的函数。

当然，向量表的位置并不总是从 0 地址开始，很多芯片可以设置某个 vector base 寄存器，指定向量表在其他位置，比如设置 vector base 为 0x80000000， 指定为 DDR 的某个地址。但是表中的各个异常向量的偏移地址是固定的：复位向量偏移地址是 0，中断是 0x18。

对于 ARM 的中断控制器，称为 GIC (Generic Interrupt Controller)，到目前已经更新到 v4 版本了。

各个版本的差别可以看这里：https://developer.arm.com/ip-products/system-ip/systemcontrollers/interrupt-controllers

简单地说，GIC v3/v4 用于 ARMv8 架构，即 64 位 ARM 芯片。 而 GIC v2 用于 ARMv7 和其他更低的架构。

2. Linux 对于中断的处理

(1) 进程/线程/中断的核心：栈

当 Linux 在执行进程、线程的切换或者中断函数的处理时，需要保护现场，也就是将CPU内寄存器的值先保存在内存中，将寄存器的空间“腾”出来给待执行程序用。而保存现场这部分内存就是栈结构。

(2) 进程/线程的概念

  • 进程的引入：为例实现程序的并发执行

  • 线程的引入：进程之间传递资源消耗过大，而一个进程内的多个线程可以共享资源（如全局变量）。

  • 进程是资源分配的单位，线程是调度的单位，所以每一个线程都有自己的“栈”，以便在调度时保存/恢复现场。

2.1 Linux 中断的演进

2.1.1 硬件中断和软件中断

硬件中断我们比较熟悉，由硬件本身产生中断信号触发，执行对应的处理函数。而软件中断是一种灵活的，人为的制造中断。

（1）硬件中断

对于硬件中断，触发信号由硬件产生，产生之后会尽快被处理。Linux系统对于硬件中断的处理原则：硬件中断不能嵌套，并且硬件中断的处理越快越好。

不能嵌套是为了防止突发的大量中断将栈空间耗尽。

在中断的处理过程中，CPU 是不能进行进程调度的，所以中断的处理要越快越好，尽早让其他中断能被处理，例如进程调度靠定时器中断来实现。

在 Linux 为某一虚拟中断号 irq 配置处理函数：

1
2
static inline int __must_check
request_irq(unsigned int irq, irq_handler_t handler, unsigned long flags, const char *name, void *dev)

虚拟中断号 irq 的处理函数 handler 的代码尽可能高效，耗时越短越好。

为什么是虚拟中断号，后面会讲（硬件中断号 hwirq ←→ irq 虚拟中断号）

（2）软件中断

而对于软件中断，需要知道软件中断的触发如何产生，以及何时进行软件中断的处理：

  1. 由软件来触发，对于 X 号软件中断，只需要将它的 flag 设置为 1 就表示发生了该中断。
  2. 软件中断不像硬件中断那样急迫，不必立刻处理；在 Linux 系统中因为各种硬件中断频发，例如定时器中断（心跳）就每 10ms 发生一次；所以在处理完硬件中断后，检查是否有软件中断被触发，如果有触发就去处理相应的软件中断。

Linux 的软件中断，参见内核源码include/linux/interrupt.h：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
enum
{
	HI_SOFTIRQ=0,
	TIMER_SOFTIRQ,
	NET_TX_SOFTIRQ,
	NET_RX_SOFTIRQ,
	BLOCK_SOFTIRQ,
	IRQ_POLL_SOFTIRQ,
	TASKLET_SOFTIRQ,
	SCHED_SOFTIRQ,
	HRTIMER_SOFTIRQ, /* Unused, but kept as tools rely on the
			    numbering. Sigh! */
	RCU_SOFTIRQ,    /* Preferable RCU should always be the last softirq */

	NR_SOFTIRQS
};

配置软件中断的处理函数：

1
extern void open_softirq(int nr, void (*action)(struct softirq_action *));

触发软件中断：

1
extern void raise_softirq(unsigned int nr);

2.1.2 耗时中断

有些硬件中断不可能在短时间内处理完成，例如按键中断，需要等待几十毫秒的时间来消除抖动，不可能在硬件中断的处理函数中等待这么长的时间，使得其他硬件中断不能够及时响应，因此需要一些方法来解决此类问题。

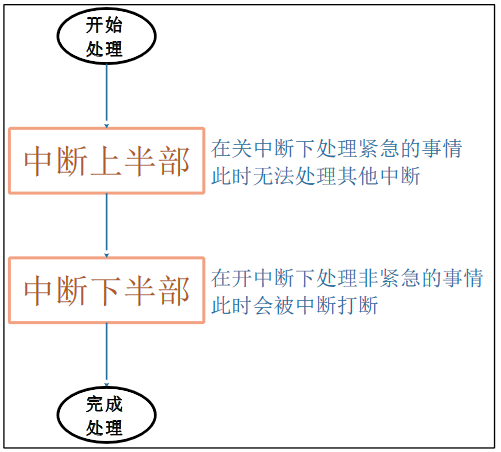

可以将中断拆分成上半部和（硬件中断）下半部（软件中断是一种实现方式），在上半部中快速处理一些紧急的操作，在下半部中进行耗时的，可以被打断的操作：

image-20240105162631985

主要讲两种中断下半部的处理方式：tasklet（小任务）、work queue （工作队列）

2.1.3 下半部耗时不长-tasklet

当下半部比较耗时但是能忍受，并且它的处理比较简单时，可以用软件中断 tasklet 来实现：

1
TASKLET_SOFTIRQ

通过下图中的函数调用关系，可以比较清楚的看出中断上半部和下半部的处理流程：

image-20240105163909446

在上半部中，处于关中断状态，会根据硬件中断触发源来执行对应的中断处理函数；

如果当前没有下半部的软件中断正在执行并且有软件中断被触发，就根据 softirq_vec 数组来执行对应的软件中断处理函数（注意，多个中断的下半部是汇集在一起进行处理的，即sfotirq_vec数组中可能有多个信号被触发）。

中断上半部、下半部的执行过程中，不能执行休眠函数：在中断中休眠的话，以后谁来调度进程啊

2.1.4 下半部复杂耗时长-工作队列

在中断下半部的执行过程中，虽然是开中断的，期间可以处理各类中断。但毕竟整个中断的处理还没走完，这期间 APP 是无法执行的，因此如果下半部耗时过长，并且使用软件中断的方式实现，则 APP 在中断执行过程中将无法相应，这同样是不可接收的，因此这种情况下，下半部可以使用内核线程来实现：在中断上半部唤醒内核线程。内核线程和 APP 都 一样竞争执行，APP 有机会执行，系统不会卡顿。

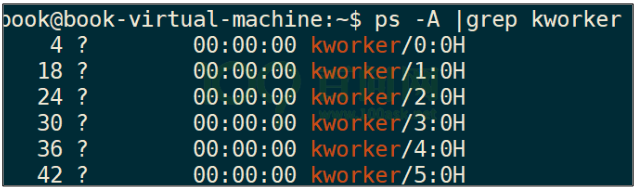

这个内核线程是系统帮我们创建的，一般是 kworker 线程，内核中有很多这样的线程：

image-20240105172133397

kworker 线程要去 work queue 上取出一个一个 work， 来执行它里面的函数。使用方式如下：

  1. 创建 work，将 work 和对应的处理函数绑定：

    1
    2
    #define DECLARE_WORK(n, f)						\
    	struct work_struct n = __WORK_INITIALIZER(n, f)

    将一个 work_struct 结构体和对应的处理函数 f 绑定

  2. 要执行处理函数时，仅需要将 work 提交给 work queue 即可：

    1
    2
    3
    4
    static inline bool schedule_work(struct work_struct *work)
    {
    	return queue_work(system_wq, work);
    }

    上述函数会把 work 提供给系统默认的 work queue：system_wq，它是一 个队列。

    在中断场景中，可以在中断上半部调用 schedule_work 函数。

  3. schedule_work 函数不仅仅是把 work 放入队列，还会把 kworker 线程唤醒。此线程抢到时间运行时，它就会从队列中取出 work，执行里面的函数。

很耗时的中断处理，应该放到线程里去，从而防止 APP 不能够及时响应

既然是在线程中运行，那对应的函数可以休眠

2.1.5 新技术 - threaded irq

以前用 work 来线程化地处理中断，一个 worker 线程只能由一个 CPU 执行， 多个中断的 work 都由同一个 worker 线程来处理，在单 CPU 系统中没有问题，但是在SMP（Symmetric multiprocessing）系统中，这种方式不能够完全发挥多核的性能。因此，新技术 threaded irq 干脆为每一个中断都创建一个内核线程；多个中断的内核线程可以分配到多个 CPU 上执行，这提高了效率。threaded irq 使用方法：

1
2
3
int request_threaded_irq(unsigned int irq, irq_handler_t handler,
			 irq_handler_t thread_fn, unsigned long irqflags,
			 const char *devname, void *dev_id)
  • irq：指示哪个中断
  • handler：表示中断处理的上半部函数，可以为空
  • thread_fn：表示在线程中运行的函数

2.2 Linux 中断系统中的重要数据结构

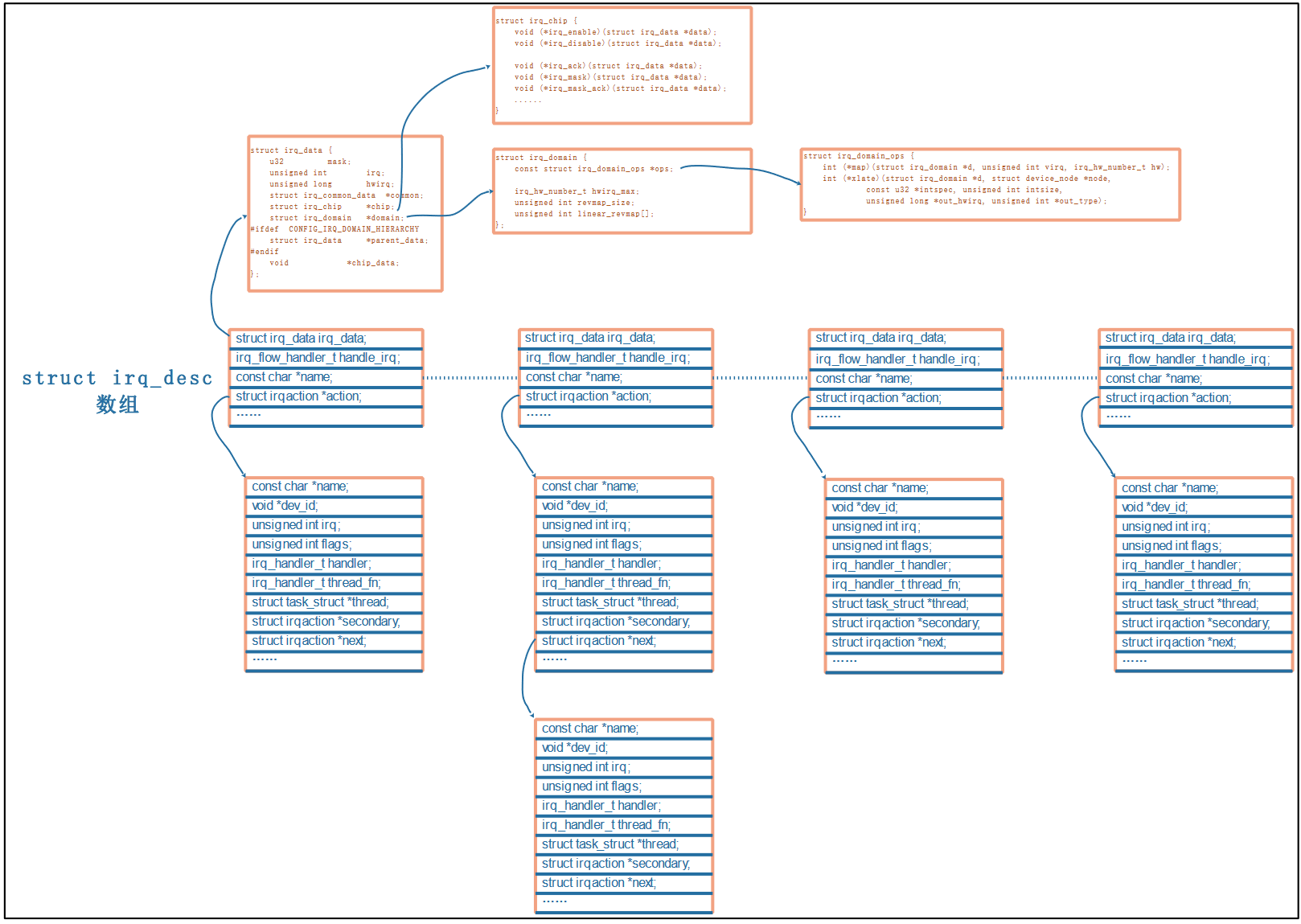

Linux 中断系统最核心的结构体是 irq_desc，它是一个结构体数组，该结构体内通过成员 action 构建了一个链表，该数组用以记录所有硬件中断的相关数据。

image-20240105194202446

如果内核配置了 CONFIG_SPARSE_IRQ，那么它就会用基数树(radix tree) 来代替 irq_desc 数组。SPARSE 的意思是“稀疏”，假设大小为 1000 的数组中只用到 2 个数组项，那不是浪费嘛？所以在中断比较“稀疏”的情况下可以用基数树来代替数组。

2.2.1 irq_desc 数组

irq_desc 结构体在 include/linux/irqdesc.h 中定义，它的主要成员如下：

1
2
3
4
struct irq_data irq_data;
irq_flow_handler_t handle_irq;
const char *name;
struct irqaction *action;

我们首先通过一个例子来理解 irq_desc 数组的整体结构：

image-20240105200529422

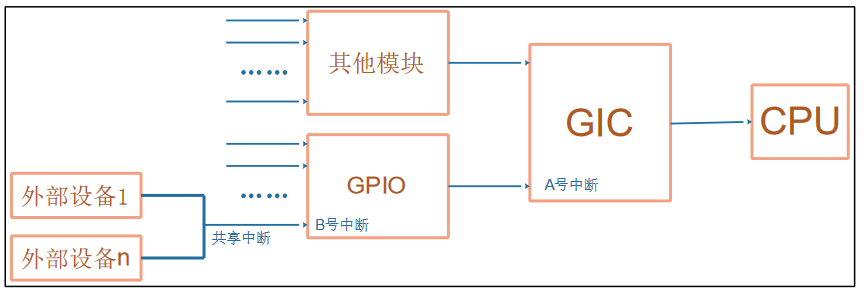

外部设备 1、外部设备 n 共享一个 GPIO 中断 B，多个 GPIO 中断汇聚到 GIC (Generic Interrupt Controller)的 A 号中断，GIC 再去中断 CPU。所以中断触发信号在图中一路从左向右传递到CPU。

当CPU收到中断触发信号之后，软件应该在图中从右到左依次询问，来定位到底是那个硬件触发了中断，具体来说：

  1. GIC 的处理函数：

    假设 irq_desc[A].handle_irq 是 XXX_gpio_irq_handler(XXX 指厂家)， 这个函数需要读取芯片的 GPIO 控制器，细分发生的是哪一个 GPIO 中断(假设是 B)，再去调用 irq_desc[B]. handle_irq。

  2. 模块的中断处理函数：

    irq_desc[B]. handle_irq，BSP 开发人员会设置对应的处理函数，一般是 handle_level_irq 或 handle_edge_irq，从名字上看是用来处理电平触发的中断、边沿触发的中断。该函数会去判断哪个设备触发了中断，可能有某个设备触发了中断，也可能有多个设备触发了中断，因此irq_desc[B].handle_irq 会遍历 action 成员指向的链表，并调用链表元素中的“具体的中断处理函数”，这些函数自行判断该中断是否由自己产生，若是则处理。

  3. 外部设备提供的中断处理函数：

    对应 irqaction 结构体中的 handler 或者 thread_fn 成员，这些处理函数由自己驱动程序提供，应该具有判断设备是否发生了中断，如何处理中断的能力。

总的来说，irq_desc 数组对应“中断控制器模块”，链表中 irqaction 结构体对应产生中断源的外部设备。

上述过程中忽略了一点：当执行中断处理函数时，从中获取的是硬件中断号 (hwirq)，而irq_desc 数组的寻址使用的是虚拟中断号 (irq) ，二者的映射在 2.2.3 & 2.2.4 节中讨论

2.2.2 irqaction 结构体

irqaction 结构体在 include/linux/interrupt.h 中定义，主要内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
struct irqaction {
	irq_handler_t		handler;
    irq_handler_t		thread_fn;
	void			*dev_id;
	void __percpu		*percpu_dev_id;
	struct irqaction	*next;
	struct task_struct	*thread;
	struct irqaction	*secondary;
	unsigned int		irq;
	unsigned int		flags;
	unsigned long		thread_flags;
	unsigned long		thread_mask;
	const char		*name;
	struct proc_dir_entry	*dir;
} ____cacheline_internodealigned_in_smp;

当调用 request_irq、request_threaded_irq 注册中断处理函数时，内核就会构造一个 irqaction 结构体，该结构体最重要的是 handler、thread_fn、thread 成员：

  1. handler 是中断处理的上半部函数，用来处理紧急的事情。
  2. thread_fn 对应一个内核线程 thread，当 handler 执行完毕，Linux 内核会唤醒对应的内核线程。在内核线程里，会调用 thread_fn 函数。
  3. 可以提供 handler 而不提供 thread_fn，就退化为一般的 request_irq 函数。
  4. 可以不提供 handler 只提供 thread_fn，完全由内核线程来处理中断。
  5. 也可以既提供 handler 也提供 thread_fn，这就是中断上半部、下半部。

其次是 dev_id 成员，在 reqeust_irq 时可以传入 dev_id，它的作用如下：

  1. 中断处理函数执行时，可以使用 dev_id
  2. 卸载中断时要传入 dev_id，这样才能在 action 链表中根据 dev_id 找到对应项

2.2.3 irq_data 结构体

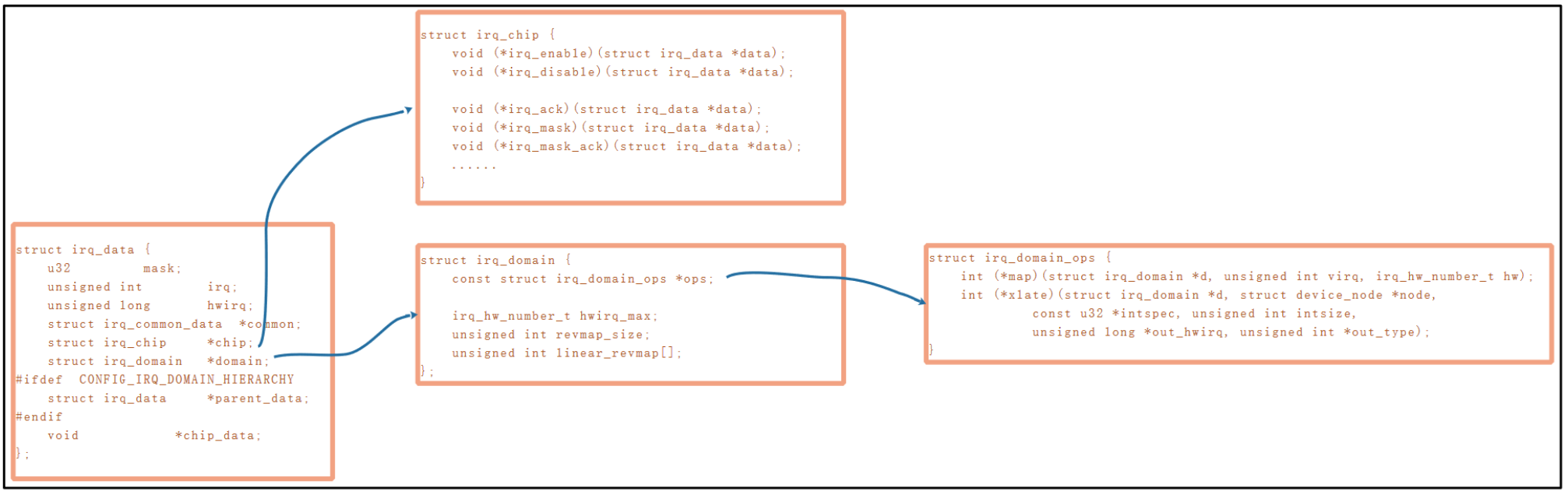

irq_data 结构体在 include/linux/irq.h 中定义，主要内容如下图：

image-20240105204536400

它就是个中转站，里面有 irq_chip 指针 和 irq_domain 指针，都是指向别的结构体。

2.2.4 irq_domain 结构体

irq_domain 结构体在 include/linux/irqdomain.h 中定义，主要内容如下图：

image-20240105205204566

当我们后面从设备树讲起，如何在设备树中指定中断，设备树的中断如何被 转换为 irq 时，irq_domain 将会起到极大的作用，举例来说，假设在设备树中有这样的属性：

1
2
interrupt-parent = <&gpio1>;
interrupts = <5 IRQ_TYPE_EDGE_RISING>;

它表示要使用 gpio1 里的第 5 号中断，因此，当我们调用 GPIO1 的中断处理函数，会获取到的 hwirq = 5。但是我们在 irq_desc 数组中寻址使用的是全局的虚拟中断号 irq。二者之间的转换就是由 GPIO1 对应的 irq_domain 结构体中的相关成员实现的。具体来说，irq_domain 结构体中有一个 irq_domain_ops 结构体，里面有各种操作函数：

  1. xlate：用来解析设备树的中断属性，提取出 hwirq、type 等信息。
  2. map：把 hwirq 转换为 irq。

2.2.5 irq_chip 结构体

irq_chip 结构体在 include/linux/irq.h 中定义，主要内容如下图：

image-20240105210040202

这个结构体封装了主控芯片有关中断的相关硬件操作，例如我们在 request_irq 后，并不需要手工去使能中断，原因就是系统调用对应的 irq_chip 里的函数帮我们使能了中断；我们提供的中断处理函数中，也不需要执行主芯片相关的清中断操作，也是系统帮我们调用 irq_chip 中的相关函数。

但是对于外部设备相关的清中断操作，还是需要我们自己做的，外部设备对应我们编写的驱动程序。

2.3 配置中断资源

2.3.1 设备树中断节点的语法

参考文档：内核\Documentation\devicetree\bindings\interrupt-controller\interrupts.txt

image-20240106101640026

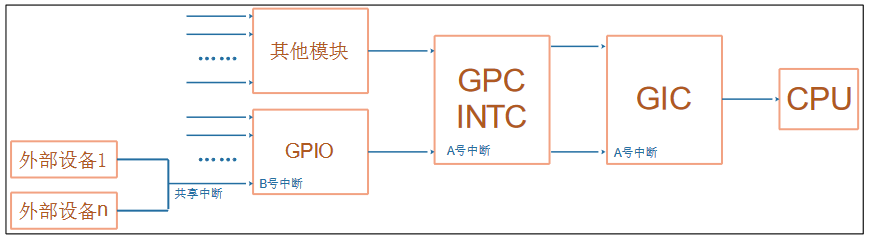

上图为 IMX6ULL 的中断体系，比之前多了一个 GPC INTC （General Power Controller，Interrupt Controller），我们参考 imx6ull.dtsi 中有关中断的部分内容来学习设备树中有关中断的语法：

image-20240106102152360

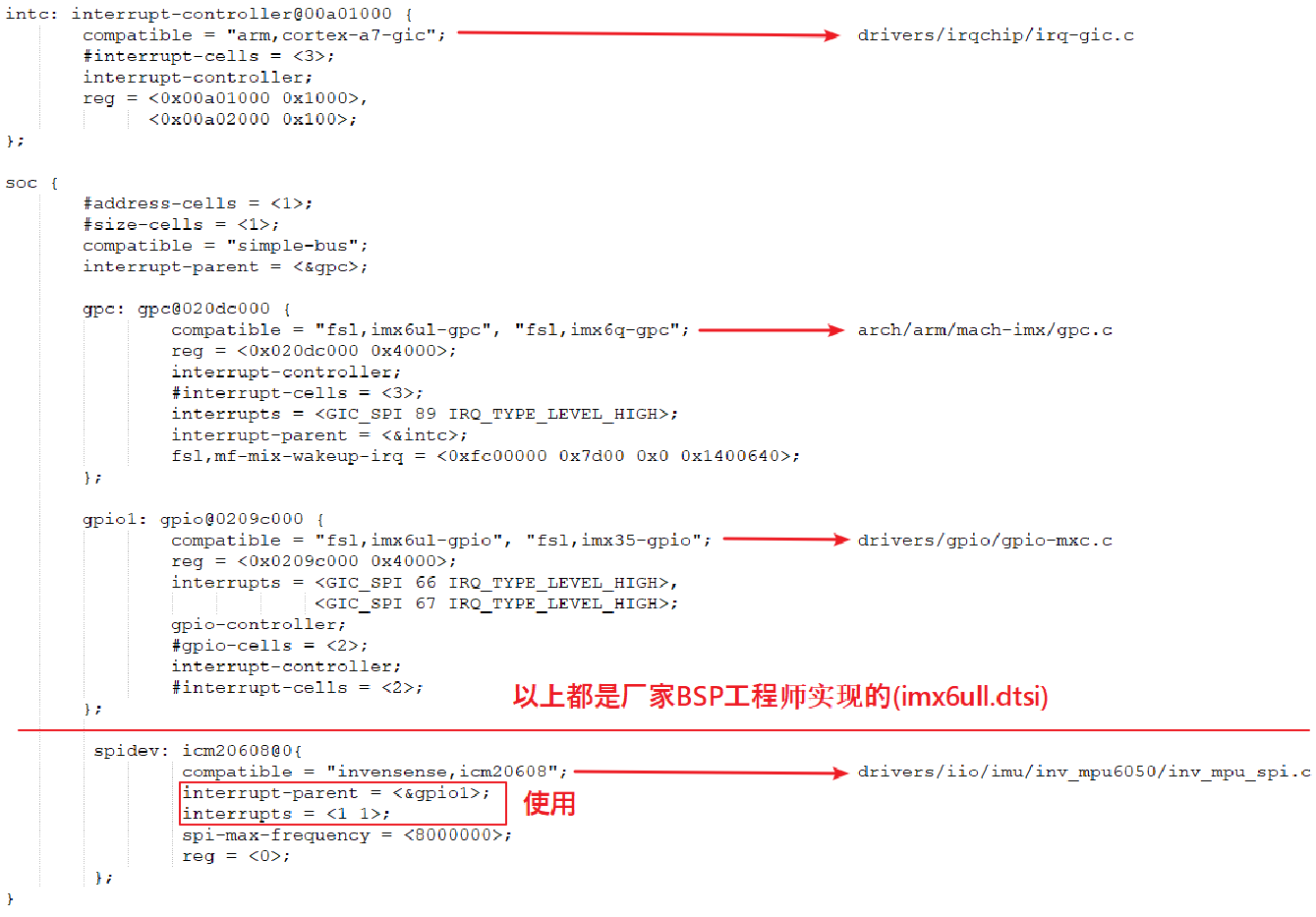

(1) intc
1
2
#interrupt-cells = <3>;
#interrupt-controller;
  1. 凡是包含 #interrupt-controller; 表明该节点是一个中断控制器节点
  2. #interrupt-cells = <3>;指明想要指定该中断控制器的某个中断源应该使用多少个 cell 来表示

对于顶层中断控制器 GIC 而言，3 个 cell 分别表示：

  1. 第一个 cell 表示中断类别，可选GIC_PPI,GIC_SPI,GIC_SGI：
    • Private Peripheral Interrupt (PPI)：以单个特定CPU核为目标的外围中断
    • Shared Peripheral Interrrupt (SPI)：可以以任意CPU核为目标的外围中断
    • Software-generated interrupt (SGI)：用于CPU核之间通信的中断
  2. 第二个 cell 表示中断控制器内的中断序号
  3. 第三个 cell 表示触发条件

详情可参考GIC架构规格书：IHI0069E_gic_architecture_specification.pdf

(2) gpc
1
2
3
4
#interrupt-controller;
#interrupt-cells = <3>;
interrupts = <GIC_SPI 89 IRQ_TYPE_LEVEL_HIGH>
interrupts-parent = <&intc>;

这也是一个中断控制器，并且它的子节点声明中断时要使用 3 个 cell

  1. interrupts-parent = ：指明该中断设备的父节点
  2. interrupts =：描述本中断节点的中断触发条件
(3) gpio1
1
2
3
4
interrupts = <GIC_SPI 66 IRQ_TYPE_LEVEL_HIGH>,
			 <GIC_SPI 67 IRQ_TYPE_LEVEL_HIGH>;
interrupt-controller;
#interrupt-cells = <2>;

这是一个中断控制器，并且它的中断信号，直接传递到 GIC 的 66 和 67 号中断上。此外，它的子节点声明中断时要使用 2 个 cell。参考内核文档interrupt.txt 可知两个 cell 分别表示：

  1. 第一个 cell 表示中断控制器内的中断序号

  2. 第二个 cell 表示中断触发条件：

    1
    2
    3
    4
    5
    - bits[3:0] trigger type and level flags
    1 = low-to-high edge triggered
    2 = high-to-low edge triggered
    4 = active high level-sensitive
    8 = active low level-sensitive

此外，它的属性中没有指明该节点的中断父节点，因此在该节点直接继承其父节点的 interrupts-parent 属性表明其中断父节点为 gpc

此外，通过查询IMX6ULL的数据手册，可知GPIO的共享中断触发源信息：

image-20240106114012876

(4) spidev
1
2
interrupt-parent = <&gpio1>;
interrupts = <1 1>;

该节点就不是中断控制器了，是设备节点的中断信息。它的中断父节点是 gpio1，它在 gpio1 内的中断序号是1，并且中断触发条件是上升沿。这种设备节点的相关信息是要由我们来设置的。

(5) 新写法 - interrupts-extended 属性

一个“interrupts-extended”属性就可以既指定“interrupt-parent”， 也指定“interrupts”，比如：

1
interrupts-extended = <&gpio1 5 1>, <&gpio1 1 1>;

2.3.2 在代码中获得中断

在 “使用设备树的LED驱动框架”文章的的 1.4.2 节记录了设备树的哪些 device_node 会被转换为 platform_device。

（1）对于 platform_device

一个节点能被转换为 platform_device，并且它的设备树里指定了中断属性，那么可以从 platform_device 中获得“中断资源”：

1
2
3
4
5
6
7
/**
* platform_get_resource - get a resource for a device
* @dev: platform device
* @type: resource type    // 取哪类资源？IORESOURCE_MEM、IORESOURCE_REG、IORESOURCE_IRQ 等
* @num: resource index    // 这类资源中的哪一个？
*/
struct resource *platform_get_resource(struct platform_device *dev, unsigned int type, unsigned int num)
（2）对于 I2C 设备、SPI 设备

对于 I2C 设备节点，I2C 总线驱动在处理设备树里的 I2C 子节点时，也会处理其中的中断信息。一个 I2C 设备会被转换为一个 i2c_client 结构体，中断号会保存在 i2c_client 的 irq 成员里，代码如下 drviers/i2c/i2c-core.c:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
static int i2c_device_probe(struct device *dev)
{
	struct i2c_client	*client = i2c_verify_client(dev);
	struct i2c_driver	*driver;
	int status;

	if (!client)
		return 0;

	if (!client->irq) {
		int irq = -ENOENT;

		if (dev->of_node) {
			irq = of_irq_get_byname(dev->of_node, "irq");
			if (irq == -EINVAL || irq == -ENODATA)
				irq = of_irq_get(dev->of_node, 0);
		} else if (ACPI_COMPANION(dev)) {
			irq = acpi_dev_gpio_irq_get(ACPI_COMPANION(dev), 0);
		}
		if (irq == -EPROBE_DEFER)
			return irq;
		if (irq < 0)
			irq = 0;

		client->irq = irq;
	}

对于 SPI 设备节点，SPI 总线驱动在处理设备树里的 SPI 子节点时，也会处理其中的中断信息。一个 SPI 设备会被转换为一个 spi_device 结构体，中断号会保存在 spi_device 的 irq 成员里，代码如下 drivers/spi/spi.c：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
static int spi_drv_probe(struct device *dev)
{
	const struct spi_driver		*sdrv = to_spi_driver(dev->driver);
	struct spi_device		*spi = to_spi_device(dev);
	int ret;

	ret = of_clk_set_defaults(dev->of_node, false);
	if (ret)
		return ret;

	if (dev->of_node) {
		spi->irq = of_irq_get(dev->of_node, 0);
		if (spi->irq == -EPROBE_DEFER)
			return -EPROBE_DEFER;
		if (spi->irq < 0)
			spi->irq = 0;
	}
（3）调用 of_irq_get 获得中断号

如果你的设备节点既不能转换为 platform_device，它也不是 I2C 设备， 不是 SPI 设备，那么在驱动程序中可以自行调用 of_irq_get 函数去解析设备树，得到中断号。

1
2
3
4
5
6
7
8
9
10
/**
 * of_irq_get - Decode a node's IRQ and return it as a Linux IRQ number
 * @dev: pointer to device tree node
 * @index: zero-based index of the IRQ
 *
 * Returns Linux IRQ number on success, or 0 on the IRQ mapping failure, or
 * -EPROBE_DEFER if the IRQ domain is not yet created, or error code in case
 * of any other failure.
 */
int of_irq_get(struct device_node *dev, int index)
（3）对于 GPIO

在drivers/input/keyboard/gpio_keys.c，可以使用 gpio_to_irq 或 gpiod_to_irq 获得中断号：

首先使用该函数来获取第 i 个引脚的 GPIO 的编号，并将其 flags （例如 GPIO_ACTIVE_HIGH ）保存下来：

1
static inline int of_get_gpio_flags(struct device_node *np, int index, enum of_gpio_flags *flags)

然后根据 GPIO 编号转换为该 GPIO 的描述符：

1
2
/**  * Convert a GPIO number to its descriptor  */
struct gpio_desc *gpio_to_desc(unsigned gpio)

最后使用 gpio_to_irq 或 gpiod_to_irq 获得中断号：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
/**
 * gpiod_to_irq() - return the IRQ corresponding to a GPIO
 * @desc: gpio whose IRQ will be returned (already requested)
 *
 * Return the IRQ corresponding to the passed GPIO, or an error code in case of
 * error.
 */
int gpiod_to_irq(const struct gpio_desc *desc)


#define gpio_to_irq	__gpio_to_irq
static inline int __gpio_to_irq(unsigned gpio)
{
    return gpiod_to_irq(gpio_to_desc(gpio));
}

3. 编写 GPIO 触发中断

（1）在设备树中添加节点

image-20240107150811885

1
2
3
4
5
6
7
8
9
10
11
12
krocz_gpio {
    compatible = "krocz,buttondrv";
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_krocz_button>;
    gpios = <&gpio5 1 GPIO_ACTIVE_HIGH>;
};

pinctrl_krocz_button: krocz_buttongrp {
     fsl,pins = <
		MX6ULL_PAD_SNVS_TAMPER1__GPIO5_IO01        0x000110A0
            >;
};

因为在内核中有 gpiod_to_irq 这个函数，所以不必在设备节点中指定中断。

（2）编写驱动程序

参考内核源码：drivers/input/keyboard/gpio_keys.c

注册内核模块的代码省略，主要是 platform_driver 的注册：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
struct gpio_key{
	int gpio;
	struct gpio_desc *gpiod;
	int flag;
	int irq;
} ;

static struct gpio_key *gpio_keys_100ask;
static irqreturn_t gpio_key_isr(int irq, void *dev_id)
{
	struct gpio_key *gpio_key = dev_id;
	int val;
	val = gpiod_get_value(gpio_key->gpiod);
	printk("key %d %d\n", gpio_key->gpio, val);
	reverse_led_status();  // 每触发一次，翻转一下LED引脚的输出

	return IRQ_HANDLED;
}

static const struct of_device_id krocz_keys[] = {
    { .compatible = "krocz,buttondrv" },
    { },
};

/* 1. 定义platform_driver */
static struct platform_driver gpio_keys_driver = {
    .probe      = gpio_key_probe,
    .remove     = gpio_key_remove,
    .driver     = {
        .name   = "krocz_button_key",
        .of_match_table = krocz_keys,
    },
};

static int gpio_key_probe(struct platform_device *pdev)
{
	int err, count, i;
	struct device_node *node = pdev->dev.of_node;
	enum of_gpio_flags flag;
	unsigned flags = GPIOF_IN;

	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);

	count = of_gpio_count(node);
	if (!count)  return -1;

	gpio_keys_100ask = kzalloc(sizeof(struct gpio_key) * count, GFP_KERNEL);
	for (i = 0; i < count; i++)
	{
        // 获取设备节点中第i个gpio引脚及其flag
		gpio_keys_100ask[i].gpio = of_get_gpio_flags(node, i, &flag);
		if (gpio_keys_100ask[i].gpio < 0)    return -1;
		// gpio引脚转gpio_desc结构体
		gpio_keys_100ask[i].gpiod = gpio_to_desc(gpio_keys_100ask[i].gpio);
		gpio_keys_100ask[i].flag = flag & OF_GPIO_ACTIVE_LOW;

		if (flag & OF_GPIO_ACTIVE_LOW)  flags |= GPIOF_ACTIVE_LOW;
        // 看函数描述好像是用来初始化GPIO引脚的
		err = devm_gpio_request_one(&pdev->dev, gpio_keys_100ask[i].gpio, flags, NULL);
        // 设置GPIO引脚为输入
		err = gpiod_direction_input(gpio_keys_100ask[i].gpiod);
        // gpio引脚号转虚拟中断号
		gpio_keys_100ask[i].irq  = gpio_to_irq(gpio_keys_100ask[i].gpio);
	}
	// 注册中断处理函数 gpio_key_isr，触发条件为下降沿
	for (i = 0; i < count; i++)
		err = request_irq(gpio_keys_100ask[i].irq, gpio_key_isr, IRQF_TRIGGER_FALLING, "krocz_gpio_key", &gpio_keys_100ask[i]);

    return 0;
}

static int gpio_key_remove(struct platform_device *pdev)
{
	//int err;
	struct device_node *node = pdev->dev.of_node;
	int count, i;

	count = of_gpio_count(node);
	for (i = 0; i < count; i++)
		free_irq(gpio_keys_100ask[i].irq, &gpio_keys_100ask[i]);
	kfree(gpio_keys_100ask);
    return 0;
}

probe 函数的核心就是将中断处理函数 gpio_key_isr 进行注册，以便我们在按下按键时能够得到处理，因为硬件设计上有电容用来去抖动，所以不需要其他软件上的处理了。
